Reparatie van de FRM-module (Footwell Module) met een programmeerapparaat – Stapsgewijze handleiding
Betrouwbare oplossing voor BMW & Mini Cooper voertuigen
Het repareren van een FRM-module – vaak toegepast in BMW- en Mini Cooper-modellen – vereist technische kennis en precisie. Bij ABS-Stuurapparaten in Heemskerk bieden wij diagnose en revisie van FRM-modules aan. Hieronder vind je een gedetailleerde handleiding voor wie zelf aan de slag wil met een intern geheugen programmeerapparaat.

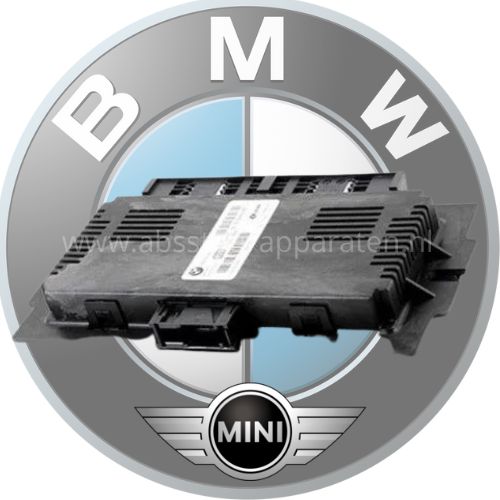

🔧 Wat is een FRM-module?
De FRM (Footwell Module) stuurt verschillende elektrische functies aan, waaronder:
-
Binnen- en buitenverlichting
-
Richtingaanwijzers
-
Elektrische ramen
-
Spiegels
Een defecte FRM-module komt vaak voor na een lege accu en kan leiden tot communicatieproblemen of uitval van deze functies.
⚠️ Let op: Deze procedure vereist ervaring met elektronica.
✅ Maak altijd een back-up van EEPROM & Flash
✅ Gebruik een stabiele voeding van 12V (minimaal 3A)
🛠 Benodigdheden
-
Programmeerapparaat voor intern geheugen
-
Bijbehorende software
-
ISP-kabel of adapter (bijv. voor MC9S12XEQ384 – mask: 0L15Y)
-
Voeding 12V / min. 3A
-
(Optioneel) Soldeerapparatuur en pinout-adapter
🔄 Stappenplan voor FRM3-reparatie
1. Demonteer de module
-
Koppel de accu los
-
Lokaliseer de FRM (meestal bij de voetenruimte bestuurder)
-
Verwijder de module en open de behuizing
2. Identificeer de microcontroller
-
FRM3 gebruikt meestal MC9S12XEQ384 (mask: 0L15Y)
3. Sluit aan op het programmeerapparaat
-
Verbind met de pc en start de software
-
Kies handmatig het juiste type
-
Sluit VDD, GND, BKGD, RESET aan volgens pinout
4. Gegevens uitlezen
-
Maak een back-up via ‘Read EEPROM’ en ‘Read FLASH’
-
Zie je alleen FF? Dan is het geheugen waarschijnlijk corrupt
5. Herstel EEPROM
-
Laad een originele of gerepareerde dump in
-
Of gebruik de ‘EEPROM Repair’-functie (indien beschikbaar)
6. Schrijf gegevens terug
-
Gebruik ‘Write EEPROM’ (en Flash indien nodig)
7. Controle en montage
-
Controleer of de EEPROM correct is weggeschreven
-
Verwijder het programmeerapparaat en plaats de module terug
🚗 Adaptatie in het voertuig
-
Sluit de accu opnieuw aan
-
Gebruik een diagnose-interface (INPA, ISTA, Tool32, Autel, Launch) om:
-
Foutcodes te wissen
-
Functionaliteit van ramen, spiegels en verlichting te testen
-
💡 Tips & aandachtspunten
-
Zorg altijd voor stabiele voeding
-
Gebruik geen ‘auto detect’ bij defecte modules
-
Geen geldige back-up? Zoek online naar een dump met hetzelfde onderdeelnummer
FRM-module laten repareren door professionals?
Bij ABS-Stuurapparaten in Heemskerk bieden wij professionele diagnose en regeneratie van FRM-modules met 2 jaar garantie. Stuur je onderdeel eenvoudig naar ons op of gebruik onze pick-up service.
Vragen? Neem contact met ons op via het contactformulier, ons team helpt je graag verder!
Veelvoorkomende foutcodes bij FRM:
- A3B4 Verkeerd bericht (verlichtingstoestand), zender: FRM
- A3C1 Verkeerd bericht (verlichtingstoestand), zender: FRM
- A559 Voeding instrumentenpaneel uitgeschakeld
- 9CBB / 9CBC / 9BCC: Kortsluitingsfouten
- 497F Fout bij bericht achteruitversnelling
- E72B / E72C Fouten met ramen
- 00A3B4 message error lighting state receiver instrument panel, transmitter foot
- 00A3C1 message error footwell module receiver instrument panel, transmitter foot
- 00E1E3 message reverse gear faulty receiver CIC transmitter FRM
- S0114 no communication with control unit possible
